Особенностью
TDA1562 является то, что она работает в режиме усиления Н, который
характеризуется тем, что в момент прохождения мощного импульса выходного
сигнала, питание оконечного каскада подкидываеться специальными
накопительными цепями (4700 mF - 2 шт).
Таким образом достигается двукратное увеличение выходного
напряжения и четырехкратное увеличение выходной мощности по сравнению с
обычным мостовым усилителем (а именно такие и стоят практически на всех
магнитолах). Кроме того, достигается очень большой КПД - именно
благодаря следящему источнику питания - в режиме номинальной мощности
средний потребляемый ток TDA1562 едва достигает 1,5...2 ампер. Но это на
реальном музыкальном сигнале. Если же подать тестовый синусоидальный
сигнал, то потребляемый ток сразу же вырастет до 6,5 ампер. В этом
случае эффект "следящего питания" уже не работает, то есть питание
оконечных каскадов накопительные цепи исправно поднимают, но уже в
постоянном режиме, а не в импульсном, как на реальном музыкальном
сигнале. Но в конце концов, усилители делают для того, чтобы слушать
музыку, а не "синус". Вот и слушайте на здоровье.

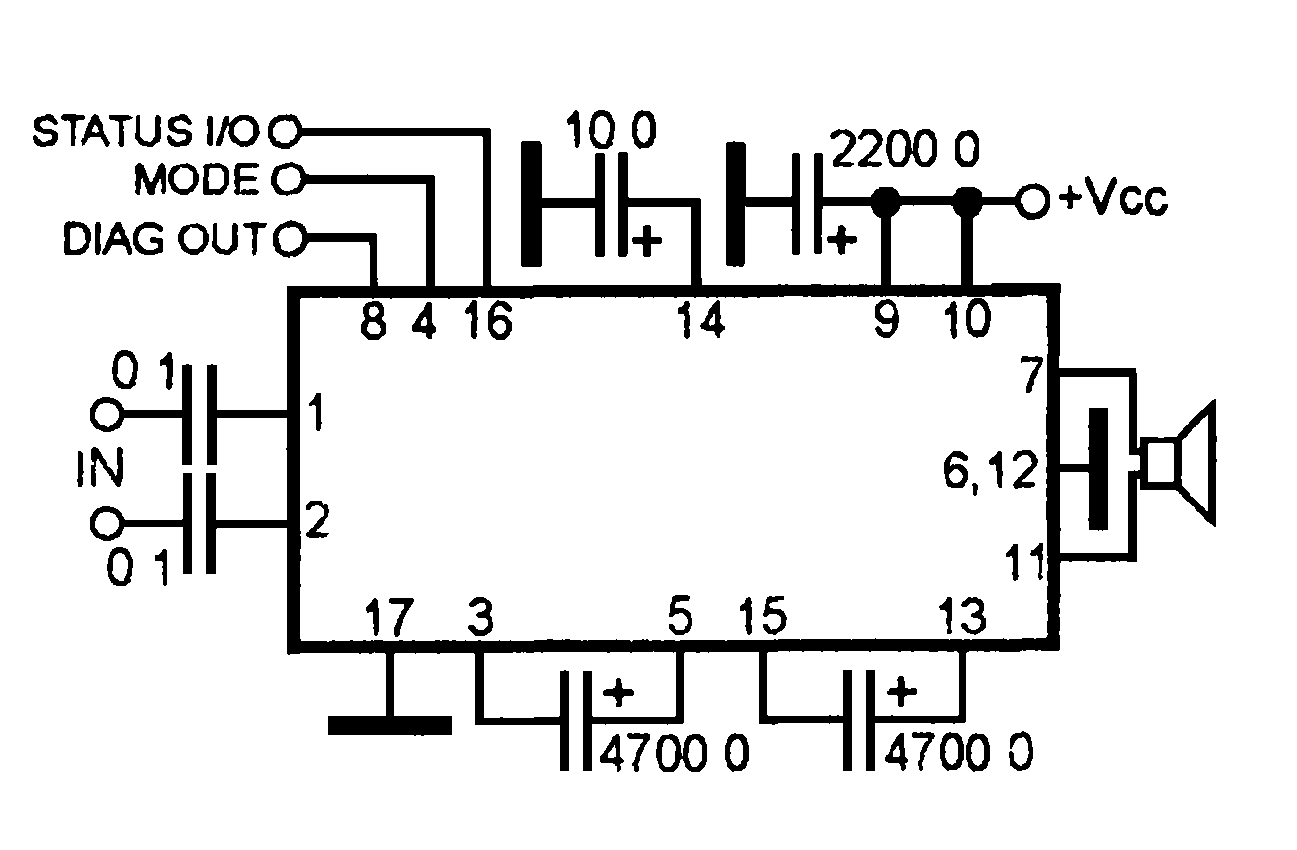

В усилителе предусмотрена защита выходного каскада от короткого замыкания, Термозащита (переключение на пониженную мощность при больших нагрузках и перегреве!), защита от скачков напряжения до 40 В, Есть режим отключения "StandBy", а тагже режим включения;отключения сигнала "Mute". ========================================================================== Питание: Напряжение 12-18 Вольт, не менее 5 Ампер, ток постоянный. ========================================================================== Нагрузка: Нагрузка выходного каскада Rh=4 Ohm , 4 Ома. (Вожможно подключение на 3.3 ома - при условии что один динамик на один выход! Для сабвуфера.) ========================================================================== Вывод и назначение: 1 - Вход усилителя неинвертированного сигнала. 2 - Вход усилителя инвертированного сигнала. 3 - Вывод системы повышения питающего напряжения. 4 - Выбор режима (Питание откл.;Дежурный режим;Работа). 5 - Вывод схемы повышения питающего напряжения. 6 - Общий (Выходного каскада). 7 - Выход усилителя неинвертированного сигнала. 8 - Вывод схемы диагностики. 9 - Напряжение питания. 10 - Напряжение питания. 11 - Выход усилителя инвертированного сигнала. 12 - Общий выходного каскада. 13 - Вывод схемы повышения питающего напряжения. 14 - Вывод схемы формирования опорного напряжения. 15 - Вывод схемы повышения питающего напряжения. 16 - Общий выходного каскада. ========================================================================== Параметры: U пит - 12-18 V I вых. - 5 A I покоя - 110 mA P вых. - 70 Watt R вход. - 150 kOhm Коэф. усиления - 26 Db Полоса частот - 20-20000 Hz Коэффициент гармоник - 0,03% R нагр. - 4 Ohm
